Salvavita: cos'è, come funziona e perché può saltare

C'è un dispositivo nella tuo quadro elettrico che, in certi momenti, può letteralmente salvarti la vita. Non è un'esagerazione: si chiama proprio così, salvavita, e il suo compito è interrompere il circuito elettrico in una frazione di secondo quando rileva una situazione di pericolo.

La maggior parte delle persone lo conosce solo perché "è saltato" nel momento meno opportuno, magari mentre stava cucinando o guardando la TV. Ma capire davvero come funziona e perché interviene è utile per due motivi: gestire meglio i piccoli inconvenienti domestici e soprattutto apprezzare il livello di protezione che questo dispositivo garantisce ogni giorno.

Il salvavita, tecnicamente chiamato interruttore differenziale, è un dispositivo di protezione elettrica progettato per rilevare le correnti di dispersione verso terra e interrompere il circuito prima che queste possano causare danni alle persone o cose e  innescare un incendio.

Va subito chiarita una distinzione che molti confondono: il salvavita non è il magnetotermico, anche se spesso si trovano fianco a fianco nel quadro elettrico e a volte sono integrati in un unico dispositivo. Il magnetotermico protegge l'impianto dai sovraccarichi e dai cortocircuiti, ovvero da correnti eccessive che potrebbero surriscaldare i cavi. Il salvavita protegge le persone dalla dispersione di corrente, ovvero da quella corrente che, invece di seguire il percorso previsto nel circuito, trova una via alternativa verso terra, che potrebbe essere il corpo umano.

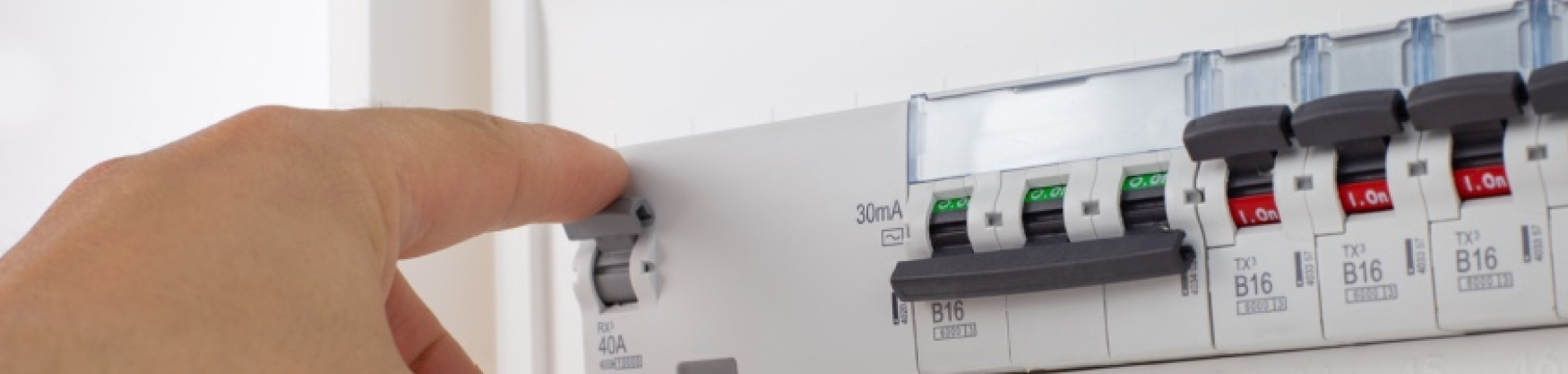

Fisicamente, il salvavita si presenta come un interruttore con un tasto di reset e un pulsante di test, solitamente di colore diverso. È installato nel quadro elettrico generale dell'abitazione, dove può proteggere l'intero impianto o solo specifiche linee.

La sua caratteristica tecnica più importante è la corrente differenziale di intervento, espressa in milliampere (mA): i modelli residenziali standard hanno una soglia di 30 mA, considerata il valore massimo di sicurezza per la protezione contro i contatti indiretti con parti in tensione.

La norma tecnica di riferimento in Italia è la CEI 64-8, che regola gli impianti elettrici negli edifici civili e prescrive l'obbligo del salvavita differenziale in tutte le nuove installazioni e nelle ristrutturazioni. Gli impianti realizzati prima degli anni Ottanta potrebbero non averlo, il che rappresenta un rischio significativo che vale la pena valutare con un elettricista qualificato.

Per capire il salvavita come funziona, bisogna partire da un principio fisico fondamentale: in un circuito elettrico correttamente funzionante, la corrente che entra in un carico attraverso il conduttore di fase deve essere uguale alla corrente che ritorna attraverso il conduttore di neutro. È la legge di Kirchhoff applicata al nodo: quello che entra deve uscire.

Il cuore del salvavita è una toroide, ovvero un trasformatore ad anello attraverso cui passano sia il conduttore di fase sia quello di neutro. In condizioni normali, i campi magnetici generati dalle due correnti sono uguali e opposti e si annullano: la toroide non rileva nulla.

Quando invece si verifica una dispersione di corrente verso terra, una parte della corrente che era entrata nel circuito attraverso la fase non ritorna dal neutro perché ha trovato un'altra strada. In questo momento i due campi magnetici non si annullano più: la toroide rileva uno squilibrio, genera una corrente indotta nel suo avvolgimento di misura, e questo segnale attiva il meccanismo di sgancio che apre il circuito in pochi millisecondi.

La velocità di intervento è la caratteristica più critica dal punto di vista della sicurezza. Il corpo umano inizia a subire effetti pericolosi con correnti superiori a 30 mA: a questi livelli si verificano contrazioni muscolari che possono impedire di staccarsi dalla fonte di corrente. Con correnti superiori a 100 mA il rischio di fibrillazione ventricolare diventa concreto, e oltre i 200 mA il pericolo di morte è immediato. Un salvavita da 30 mA interviene in un tempo inferiore a 300 millisecondi, sufficiente nella grande maggioranza dei casi a prevenire conseguenze gravi.

Esistono diverse tipologie di salvavita, classificate per tipo di corrente differenziale rilevabili:

• dispositivi di tipo AC rilevano solo correnti alternate sinusoidali e sono i più comuni nelle installazioni domestiche tradizionali;
• dispositivi di tipo A rilevano sia correnti alternate sia correnti continue pulsanti, e sono obbligatori in presenza di apparecchiature elettroniche con alimentatori switching come i moderni elettrodomestici, i caricabatterie e i sistemi fotovoltaici;
• dispositivi di tipo B, più sofisticati e costosi, rilevano anche correnti continue lisce e sono richiesti in contesti industriali o in presenza di inverter e veicoli elettrici.

Il pulsante di test presente sul dispositivo serve proprio a verificare periodicamente il corretto funzionamento del meccanismo di sgancio: premendolo si simula artificialmente una corrente differenziale che dovrebbe provocare l'apertura immediata del circuito. È una verifica che andrebbe eseguita almeno ogni sei mesi, una buona abitudine che in pochi praticano ma che può fare la differenza nel momento in cui il dispositivo è chiamato a intervenire davvero.

Capire perché salta il salvavita è la domanda più frequente che si pone chi si trova improvvisamente al buio o con gli elettrodomestici spenti. La risposta può essere semplice e immediata oppure richiedere un'analisi più attenta dell'impianto, a seconda della causa che ha provocato l'intervento.

La causa più comune e benigna è il guasto o il malfunzionamento di un elettrodomestico. Lavatrici, lavastoviglie, forni e frigoriferi possono sviluppare nel tempo dispersioni di corrente verso la carcassa metallica, specialmente quando le resistenze o i motori interni si deteriorano. In questo caso il salvavita interviene correttamente: stacca l'alimentazione, protegge l'utente e segnala che qualcosa non va nell'apparecchio. La procedura corretta è scollegare tutti gli elettrodomestici dalla presa, ripristinare il salvavita e ricollegarli uno alla volta per identificare il responsabile.

Un'altra causa frequente è l'umidità: prese o interruttori in ambienti soggetti a condensa, come bagni, cantine o cucine con scarsa ventilazione, possono sviluppare piccole correnti di dispersione che nel tempo diventano sufficienti a far intervenire il differenziale.

Anche i cavi danneggiati, con l'isolamento compromesso dall'usura o da roditori, possono causare dispersioni intermittenti che si manifestano solo in determinate condizioni di umidità o temperatura.

Il salvavita può saltare anche in assenza di un vero guasto, per cause apparentemente paradossali. Gli apparecchi elettronici moderni, con i loro alimentatori switching, generano fisiologicamente piccole correnti di dispersione capacitiva verso terra. Singolarmente queste correnti sono trascurabili, ma quando si sommano su un impianto con molti dispositivi collegati simultaneamente, il totale può avvicinarsi o superare la soglia di intervento del differenziale. In questi casi la soluzione non è sostituire il salvavita con uno meno sensibile, ma ripartire i carichi su più linee protette da differenziali separati.

Nei casi in cui il salvavita scatta immediatamente dopo il ripristino, senza nemmeno il tempo di riaccendere le luci, il problema è quasi certamente un cortocircuito con dispersione a terra su un cavo o un componente fisso dell'impianto.

In questa situazione non bisogna insistere con i tentativi di ripristino, ma chiamare un elettricista qualificato per un intervento tecnico: forzare un salvavita che continua a scattare significa ignorare un segnale di pericolo che il dispositivo sta cercando di comunicare nel modo più chiaro possibile.
